NB/T 47013.3-2015《承压设备无损检测 第3部分:超声检测》 第1号修改单

[复制链接]

225

主题

0

回帖

1010

积分

管理员

积分
1010
发表于 2024-11-21 15:05:15 | 显示全部楼层 |阅读模式
本修改单经国家能源局于2018年5月14日以第7号公告批准,自2018年7月1日起实施。
① 5.3.3.1.1条改用新条文:
   5.3.3.1.1 “直探头选用一般应按表3的规定进行。在满足5.3条规定的灵敏度及缺陷判定的基础上,也可以选用其他型式的探头,如双晶直探头或多晶直探头(含板材厚度>60mm时)。

② 5.3.9.2 第一行中更改质量分级级别:
“Ⅴ级”更改为“Ⅳ级”。

③ 表6更改为新表6:
新表6 承压设备用板材中部检测区域质量分级
等级
最大允许单个缺陷指示面积S或当量平底孔直径D
在任意1m×1m检测面积内缺陷最大允许个数
单个缺陷指示面积或
当量平底孔直径评定范围
最大允许个数
TI
  双晶直探头检测时
S50mm²
双晶直探头检测时20mm²S50mm²
10
或单晶直探头检测时
D≤Φ5mm+8dB
或单晶直探头检测时:
Φ5mmDΦ5mm+8dB
I
双晶直探头检测时S100mm²
双晶直探头检测时:50mm²<S≤100mm²
10
或单晶直探头检测时
DΦ5mm+14dB
或单晶直探头检测时
Φ5mm+8dB<DΦ5mm+14dB
II
S≤1000mm²
100mm²<S≤1000mm²
15
III
S≤5000mm²
1000mm²<S≤5000mm²
20
IV
超过Ⅲ级者
注:使用单晶直探头检测并确定5.3.7.1 b所示缺陷的质量分级(T I级和Ⅰ级)时,与双晶直探头要求相同。

④ 表7更改为新表7:


新表7  承压设备用板材边缘或剖口预定线两侧检测区域质量分级
等级
最大允许单个缺陷指示长度Lmax
最大允许单个缺陷指示面积S
当量平底孔直径D
在任一1m检测长度内最大允许缺陷个数
单个缺陷指示长度L
当量平底孔直径评定范围
最大允许个数
TI
≤20mm
双晶直探头检测时:
S≤50mm²
双晶直探头检测时:
10mm<L≤20mm
2
或单晶直探头检测时:
D≤Φ5mm+8dB
或单晶直探头检测时:
Φ5mm<D≤Φ5mm+8dB
I
≤30mm
双晶直探头检测时:
S≤100mm²
双晶直探头检测时:
Φ10mm<L≤30mm
3
或单晶直探头检测时:
DΦ5mm+14dB
或单晶直探头检测时:
Φ5mm+8dB<DΦ5mm+14dB
II
≤50mm
S≤1000mm²
25mm<L≤50mm
5
III
≤100mm
S≤2000mm²
50mm<L≤100mm
6
IV
超过Ⅲ级者
注:使用单晶直探头检测并确定5.3.7.1 b所示缺陷的质量分级(TI级和Ⅰ级)时,与双晶直探头要求相同。

⑤ 将5.6.4.1条中的“轴向”二字删除。

⑥ 将5.6.4.2条中的“轴向”二字删除。

① 8.4.6.2.3.1  b)条改用新条文:
   8.4.6.2.3.1  b)“工件厚度t15mm时,缺陷指示长度应大于等于t/2或15mm(取大者,但最大为30mm)。”

②  附录J的表J.1更改为新表J.1:
                      新表J.1  RB-L系列对比试块尺寸(推荐)                     单位为mm
RB-L编号
工件厚度t
试块厚度T
横孔深度位置
横孔直径
RB-L-1
6~10
8
4
2.0
RB-L-2
10~16
14
410
2.0
RB-L-3
16~24
20
51015
2.0
RB-L-4
24~36
30
5102025
2.0
RB-L-5
36~50
45
510203040
2.0
注:工件厚t大于50mm时,试块宽度应满足6.3.10.1的要求,横孔深度位置最小可为10mm,深度间隔不超过20mm,试块厚度与工件厚度之差不超过工件厚度的20%

⑨ 附录J的图J.1更改为新图J.1:

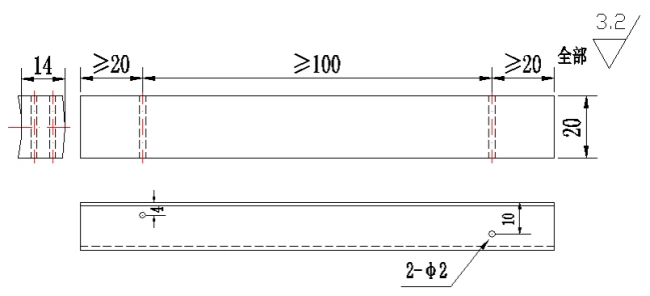

a) RB-L-1试块

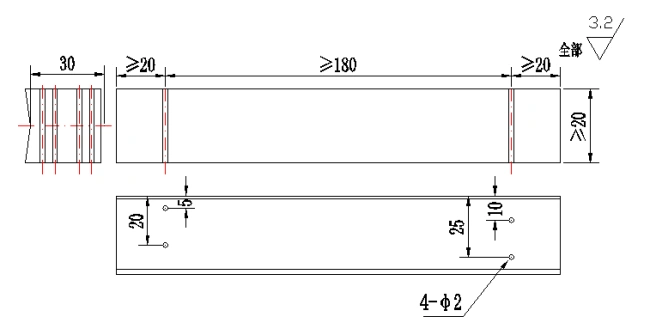

b) RB-L-2试块

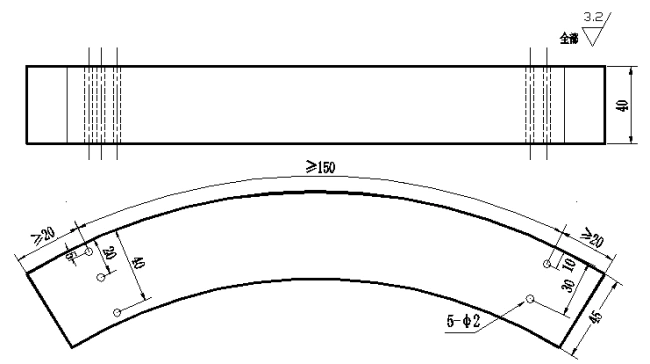

c) RB-L-3试块

d) RB-L-4试块
e) RB-L-5试块
新图J.1  RB-L系列对比试块示意图(推荐)

⑩ K.2.1条改用新条文:
    K.2.1 “对比试块RB-C的形状和尺寸见图K.1。为方便试块加工和灵敏度调节,也可使用如表K.1和图K.2的试块。

11  附录K的图K.1后补充K.1和图K.2
                    表K.1  RB-C系列对比试块尺寸(推荐)                    单位为mm
RB-C编号
工件厚度t
试块厚度T
横孔深度位置
横孔直径
RB-C-1
≥6~10
8
4
2.0
RB-C-2
10~16
14
4、10
2.0
RB-C-3
16~24
20
5、10、15
2.0
RB-C-4
24~36
30
5、10、20、25
2.0
RB-C-5
36~50
45
5、10、20、30、40
2.0
注:工件厚度t大于50mm时,试块宽度应满足6.3.10.1的要求,横孔深度位置最小可为10mm,深度间隔不超过20mm,试块厚度与工件厚度之差不超过工件厚度的20%。

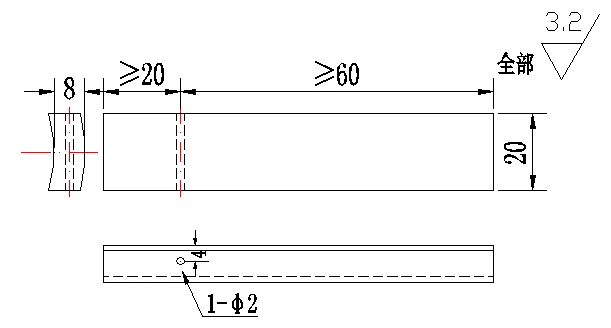

a) RB-C-1试块

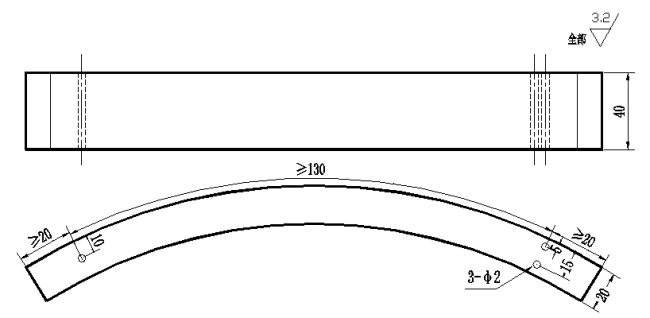

b) RB-C-2试块

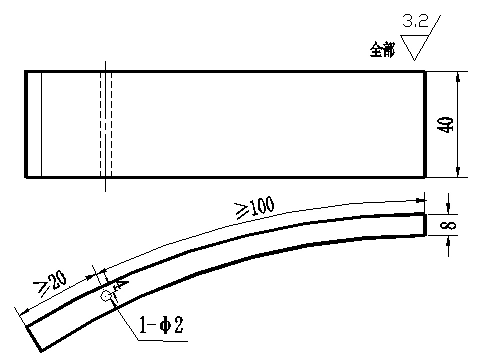

c)RB-C-3试块

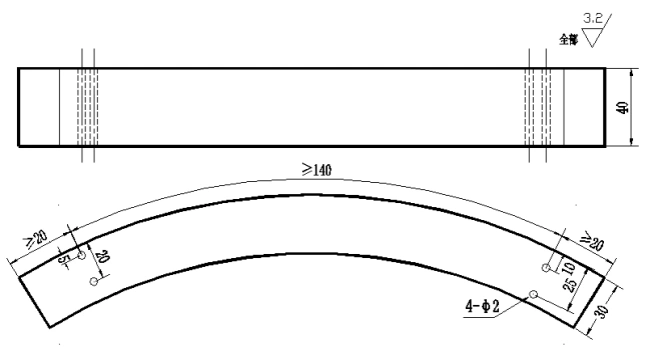

d) RB-C-4试块

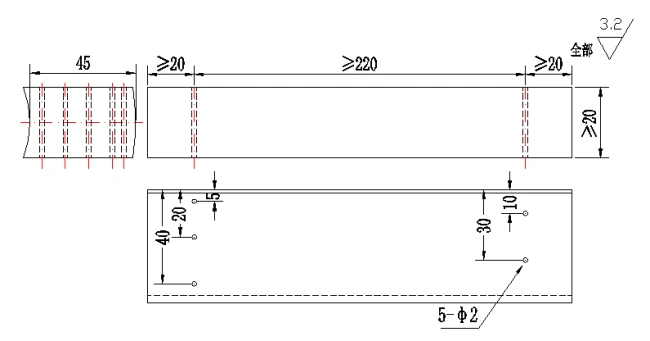

e) RB-C-5试块
K.2  RB-C系列对比试块示意图(推荐)

12 附录K的表K.1序号更改为表K.2。

13 K.3.2条改用新条文:
   K.3.2“探头折射角(K值)的选择见表25,探头标称频率可按表K.2选择。”

14 K.5.1条改用新条文:
   K.5.1“检测面的选择按表K.2进行。”
